その他の参考事項
シリコン整流器を使用する場合の注意

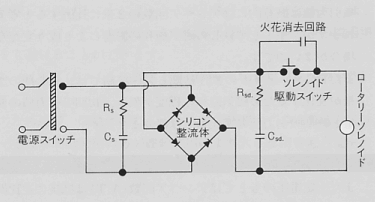

　ＡＣ１００Ｖ電源回路にシリコン整流器を使用する場合、トランジェントによる異常電圧を防止するため次の回路が適当です。左図は標準回路例です。

　Ｒｓ，Ｒｓｄ　：　１０ＫΩ
　Ｃｓ，Ｃｓｄ　：　０．０１〜０．０５μＦ　４００ＷＶ
　火花消去回路　：　０．５〜５μＦ
●ホールド回路について

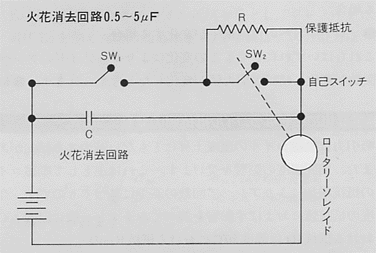

　使用によっては角回転運動させた後もその回転位置を保持させたまま、長時間使用する場合があります。この場合通常では通電率の大きな物、たとえば１００％定格のものを使用することになります。右図の回路例のような自己スイッチＳＷ２をロータリーソレノイドに使用すれば小型のソレノイドを用いることが出来ます。たとえば１０％または２０％通電率のロータリーソレノイドを使用する場合、スイッチＳＷ２動作後、ロータリーソレノイドに流れる電流を１００％定格になるようにＲを選定します。通電初期は１０％または２０％定格のトルクで動作し、通電終期には１００％定格のトルクで回転位置を保持します。下表はこの場合に使用する抵抗器Ｒの値と電力容量を表示しています。
●ＤＣ２４Ｖの場合 ●ＡＣ１００Ｖ全波整流またはＤＣ９０Ｖの場合
型　式 10%のソレノイド 20%のソレノイド
　抵抗値
　（Ω）		 電力容量
　　（Ｗ）		 　抵抗値
　（Ω）		 電力容量
　　（Ｗ）
５０型 ２６ ２５ ３５ １５
６０型 １６ ２５ １６ １５
７５型 １３ ４０ １３ ２５
１００型 ３．５ ９０ ４ ５０
※抵抗器の電力容量
　１５Ｗの場合、抵抗器の温度上昇、約１００〜１５０℃
　１５Ｗ以上の場合、抵抗器の温度上昇　約１５０〜２００℃
※火花消去用のコンデンサーは電解コンデンサーを使用しないでください。
※耐圧は使用電圧の約５倍以上のＭＰ、またはオイルコンデンサーを使用してください。
型　式 10%のソレノイド 20%のソレノイド
　抵抗値
　（Ω）		 電力容量
　　（Ｗ）		 　抵抗値
　（Ω）		 電力容量
　　（Ｗ）
５０型 ３２５ ２５ ３７０ １５
６０型 １９０ ４０ ２００ ２５
７５型 １８０ ４０ １９０ ３０
１００型 １００ ７０ １１０ ５０
※抵抗器の電力容量
　１５Ｗの場合、抵抗器の温度上昇、約１００〜１５０℃
　１５Ｗ以上の場合、抵抗器の温度上昇　約１５０〜２００℃
※火花消去用のコンデンサーは電解コンデンサーを使用しないでください。
※耐圧は使用電圧の約５倍以上のＭＰ、またはオイルコンデンサーを使用してください。
